新聞中心
總機(jī)：0755-33925356
傳真：0755-33925356
地址: 深圳市寶安區(qū)沙井后亭茅洲工業(yè)區(qū)全至科技園佳客里A棟109
傳真：0755-33925356
地址: 深圳市寶安區(qū)沙井后亭茅洲工業(yè)區(qū)全至科技園佳客里A棟109
如果您對(duì)我們的產(chǎn)品與服務(wù)感興趣
或者有什么建議
請(qǐng) 在線反饋 給我們。
鋁合金表面處理--7系鋁材硬質(zhì)陽(yáng)極氧化
www.generalhealth.cn 化學(xué)鍍鎳--合航集團(tuán) 2016-08-17 17:01
一、工藝概述
硬質(zhì)氧化全稱硬質(zhì)陽(yáng)極氧化處理，是把合金相應(yīng)電解質(zhì)（如硫酸，鉻酸，草酸等）作為陽(yáng)極，在一定條件下和外加電流進(jìn)行電解。硬質(zhì)陽(yáng)極氧化膜厚度為25-150um，膜厚小于25um的硬質(zhì)陽(yáng)極氧化膜，多用于齒鍵和螺線等零部件，大部分硬質(zhì)陽(yáng)極氧化膜的厚度要求為50-80um，耐磨或絕緣用的陽(yáng)極氧化膜厚度約為50um。在某些特殊工藝條件下，也有要求生產(chǎn)厚度為125um以上的硬質(zhì)陽(yáng)極氧化膜，但是必須注意陽(yáng)極氧化膜越厚，其外層的顯微硬度越低，膜層表面的粗糙度增加。
二、工藝特點(diǎn)
1. 鋁合金硬質(zhì)氧化后表面硬質(zhì)最高可在達(dá)HV500左右；
2. 氧化膜厚度：25-150微米；
3. 附著力強(qiáng)，根據(jù)硬質(zhì)氧化所生成的氧化特點(diǎn)：所生成的氧膜有50%滲透在鋁合金內(nèi)部，50%附著在鋁合金表面（雙向生長(zhǎng)）；
4. 絕緣性好：擊穿電壓可達(dá)2000V；
5. 耐磨性能好：對(duì)于含銅量未超過(guò)2%的鋁合金其最大的磨耗指數(shù)為3.5mg/ 1000轉(zhuǎn)。其他所有的合金磨耗指數(shù)不應(yīng)超過(guò)1.5mg/ 1000圈。
6. 無(wú)毒，對(duì)人體無(wú)害。用于生產(chǎn)的陽(yáng)極氧化膜處理的電化學(xué)過(guò)程無(wú)害，所以很多工業(yè)機(jī)械加工為了環(huán)保要求，有些產(chǎn)品使用硬質(zhì)陽(yáng)極氧化鋁合金代替不銹鋼，代替?zhèn)鹘y(tǒng)噴涂、電鍍硬鉻等工藝。
三、應(yīng)用領(lǐng)域
硬質(zhì)氧化主要適用于要求高耐磨性，耐熱性，鋁及鋁合金零件絕緣性能好的領(lǐng)域。如各種的缸體、活塞、氣門(mén)、汽缸襯里、軸承、飛機(jī)貨艙、傾桿和導(dǎo)軌、液壓設(shè)備、蒸汽葉輪、舒適的平板機(jī)、齒輪和緩沖等。傳統(tǒng)的電鍍硬鉻具有成本低的特點(diǎn)，但該膜的缺陷是薄膜厚度較大時(shí)，影響鋁及鋁合金的機(jī)械疲勞強(qiáng)度的度量。
四、經(jīng)典案例（7系鋁材硬質(zhì)陽(yáng)極氧化在特殊領(lǐng)域的應(yīng)用）

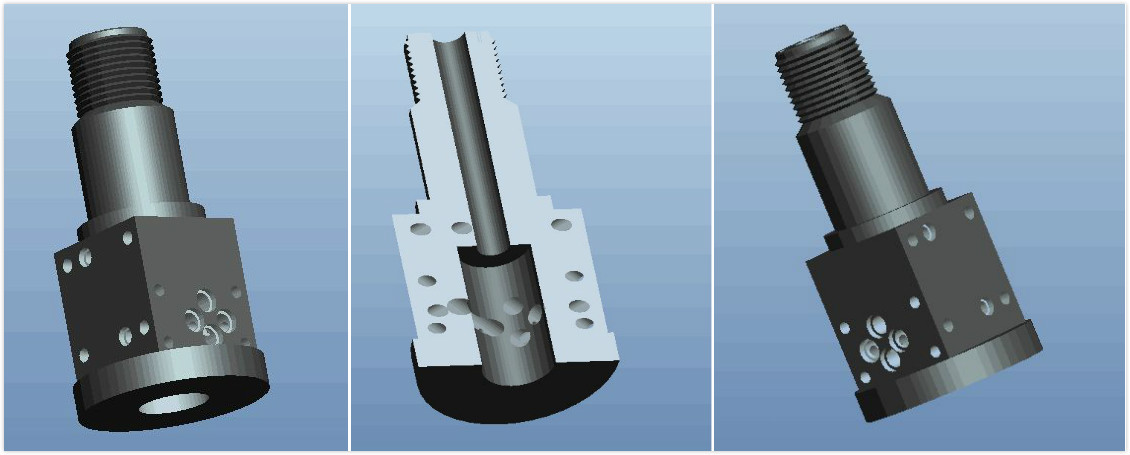

工業(yè)領(lǐng)域：國(guó)內(nèi)外電網(wǎng)高壓控制閥門(mén)精密硬質(zhì)陽(yáng)極氧化
1.此產(chǎn)品總重量約50KG,體積龐大；
2.經(jīng)過(guò)合航多年的工藝研發(fā)，此產(chǎn)品品質(zhì)可達(dá)德國(guó)ABB產(chǎn)品標(biāo)準(zhǔn)；
3.氧化膜厚可達(dá)80um以上，內(nèi)孔及外表面的膜厚均勻一致；
4.硬度可達(dá)450HV以上，具有超強(qiáng)的耐磨性和耐腐蝕性；
5.此產(chǎn)品共有40個(gè)孔位，尺寸要求控制在±0.01mm公差，我司采用特殊工藝保護(hù)，完全達(dá)到客戶要求；
6.產(chǎn)品陽(yáng)極后表面光澤度一致，具有超強(qiáng)金屬質(zhì)感；
7.從量產(chǎn)至今六年時(shí)間，已加工超過(guò)數(shù)萬(wàn)臺(tái)，不良率為0。
環(huán)保節(jié)能領(lǐng)域：國(guó)內(nèi)外一線品牌汽車零部件硬質(zhì)陽(yáng)極氧化
1.壓鑄鋁硬質(zhì)陽(yáng)極氧化，行業(yè)內(nèi)普通存在的問(wèn)題膜厚不均，粗糙度達(dá)不到要求，我司通過(guò)2年的精心研究，已完全克服此技術(shù)難題；
2.此產(chǎn)品氧化膜厚為35-50um，硬度300HV以上，表面粗糙度低于0.8um；
3.客戶組裝后高速運(yùn)轉(zhuǎn)，未出現(xiàn)因硬度和膜厚不均勻引起的品質(zhì)異常。
航空領(lǐng)域：國(guó)內(nèi)外知名品牌航拍攝影器材部件噴砂+硬質(zhì)陽(yáng)極氧化
1.壓鑄鋁噴砂+硬質(zhì)陽(yáng)極氧化工藝；
2.噴砂特點(diǎn)：可改善壓鑄鋁素材表面水紋、砂孔問(wèn)題，從而使產(chǎn)品更加美觀；
3.我司采用低溫、低電流工藝，從而使產(chǎn)品獲得非常致密的鍍層，后工序染色及封孔運(yùn)用日本奧野品牌色粉及封孔劑，使產(chǎn)品表面色澤更加炫麗，且具有良好的耐腐蝕性。
小家電及智能手表手機(jī)領(lǐng)域：國(guó)內(nèi)外知名品牌熨斗底板硬質(zhì)陽(yáng)極氧化+鐳雕
1.燙斗底板傳統(tǒng)工藝都是采用金屬噴涂，此工藝缺點(diǎn)：涂層結(jié)合力不好，易脫落，且不耐高溫，使用壽命不長(zhǎng)。
2.此產(chǎn)品采用鋁材硬質(zhì)陽(yáng)極氧化工藝，顛覆性地改變了以前噴涂底板存在的缺陷，硬質(zhì)陽(yáng)極氧化具有超強(qiáng)的鍍層結(jié)合力。
3.此產(chǎn)品硬度可達(dá)300HV以上，膜厚控制在30±3um，表面光滑，具有超強(qiáng)金屬感，耐高溫200℃，表面粗糙度低于0.7um。
● 本文《鋁合金表面處理--7系鋁材硬質(zhì)陽(yáng)極氧化》來(lái)自合航集團(tuán)官網(wǎng),歡迎轉(zhuǎn)載.● 鏈接地址：http://www.generalhealth.cnhttp://hehanggroup.com/2526.html深圳市合航五金電子有限公司www.generalhealth.cn位于深圳市寶安區(qū)沙井，是廣東地區(qū)最專業(yè)的陽(yáng)極工廠之一。專業(yè)從事金屬表面處理，主要包括化學(xué)鍍鎳，陽(yáng)極氧化，硬質(zhì)陽(yáng)極氧化等。工廠擁有完善的配套（拋光、噴砂、打磨），也擁有完善的化學(xué)實(shí)驗(yàn)室與檢測(cè)室，擁有德國(guó)FicsherX光測(cè)厚儀、ROSH檢測(cè)分析儀、鹽霧試驗(yàn)機(jī)等。能做到快速的交期，產(chǎn)品質(zhì)量穩(wěn)定有保證。，沙井氧化廠,化學(xué)鍍鎳，陽(yáng)極氧化，硬質(zhì)陽(yáng)極氧化，二次陽(yáng)極氧化，二次氧化，二次陽(yáng)極，鋅鎳合金，鋁氧化等加工服務(wù)。
